光伏玻璃压延图形对组件发电量的影响

内容提要： 压花玻璃是采用压延方法制造的一种平板玻璃。玻璃液由池窑工作池沿槽流出，进入成对的用水冷却的中空压辊，经滚压而成平板，再送入退火炉的玻璃成型方式。本文将针对玻璃的压花图形进行展开讨论其对组件以及系统的影响。

关 键 词：光伏压延玻璃、发电量、光学、压延辊、BRTD

一、光伏压延玻璃光学原理

光伏压延玻璃的特性：

①太阳透光率高

②表面花纹使玻璃对于入射光线起到散射作用，能有助于增加太阳电池对入射光的吸收，获得更高的光电转换效率。

光伏压延玻璃利用了光学的原理：

光从一种均匀物质射到另一种均匀物质的表面时，光会改变传播方向，又返回到原先的物质中，这种现象叫光的反射。

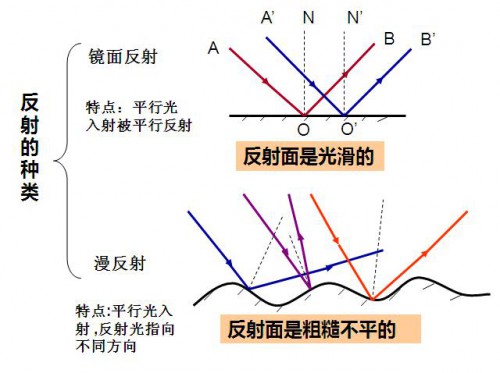

图1 反射种类

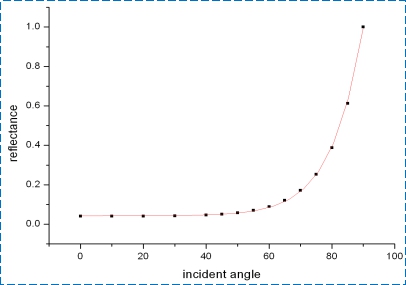

图2 反射率与入射角度

反射率除了与材料的折射率有关系，还与入射光线的入射角度有关系。

二、图形分析

花纹：

四角花型、六角、圆形花型是比较常见的。不同的花型和花型角度的花纹在光学性能的表现是不一样的。

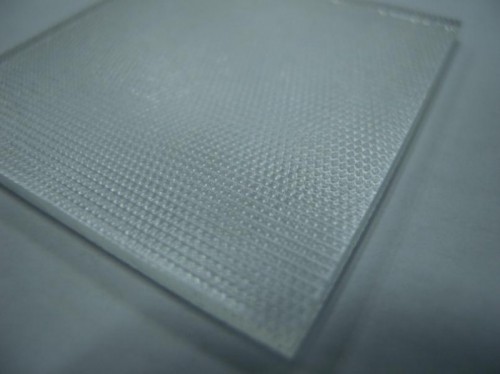

图3 六边型花纹

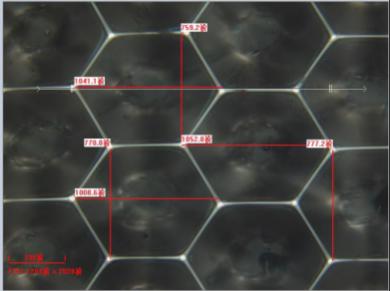

图4 六边型微观形貌

BRTD：双向反射率测试

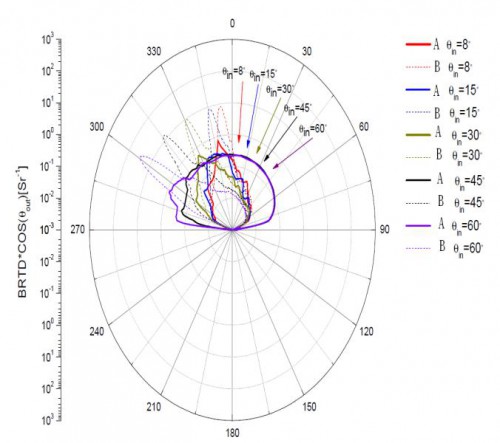

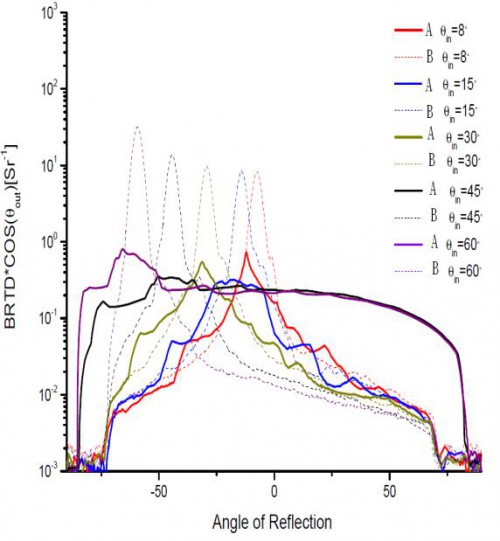

图5 不同入射光角度下的组件表面

在AM1.5, 1000W/m2的标准

表面的亮度=BRDF*照度

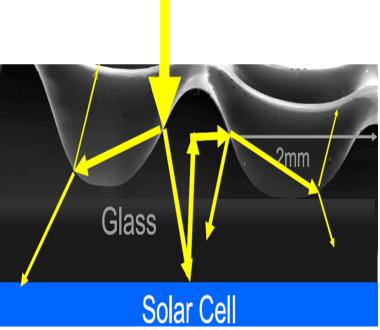

图6 BRTD测试模型

相同物料下的BRTD将对组件的反射效果产生不同的影响，其中玻璃是主要原因。

组件内部反射率：

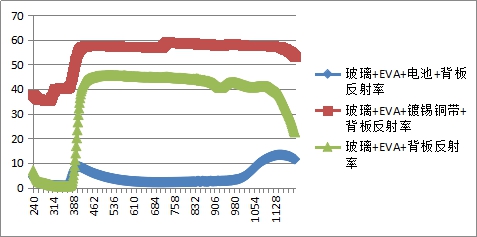

图7 组件内部组合反射率

影响物料主要有

1. 电池片(单、多)：电池片表面的微观形态其实从原理上说也是与玻璃是相同的;

2. 焊带：高反或者普通，规格(宽度为主要因素);

3. 背板：背板的反射率存在差异，黑色或者白色存在较大差异。

选用合适的材料组合将提升光的再利用，间接提升组件的发电量水平

EVA，焊带以及背板，不同厂家在工艺水平上接近，但是在玻璃上存在很多不同的压延辊，间接出现了不同的压花面，虽然在功率测试上没有大的区别，但是在发电量上，由于结构面对不同入射角上光学的不同响应，合理的结构面将有助于提升发电量水平。
