中国广核集团：大海深处的“电力压舱石”

海上风电离岸距离远

超长距离输电电压不稳定

一直是行业面临的“海上难题”

海底电缆又细又长

就像一根超长吸管

电流通过时产生的多余“容性无功”

让电压升高

不仅影响用户使用

还可能损坏电网设备

这时

海上无功补偿站就像“电力压舱石”

专门给海上输电“扶稳坐正”

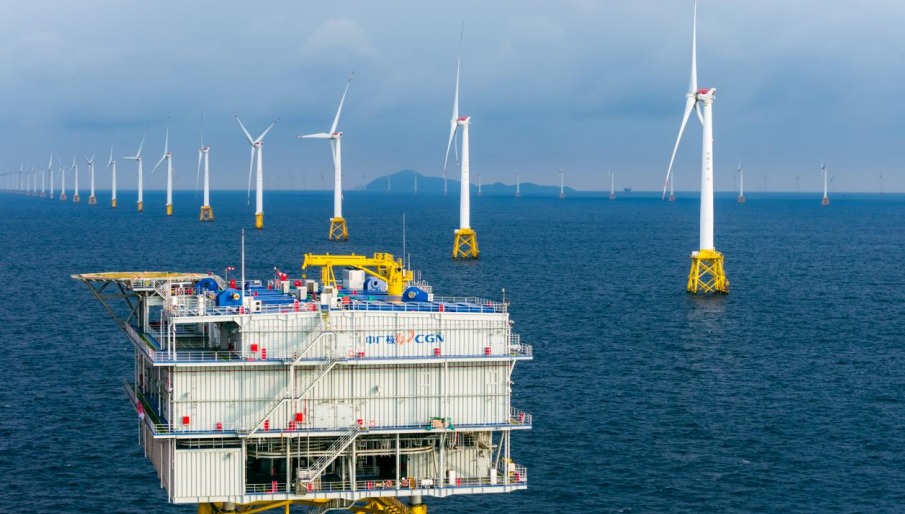

海上无功补偿站的“身体构造”

把补偿站比作“海上电力调节站”

用“房子”类比各部分功能

补偿站外壳（平台结构）

像建在海上的钢铁小屋

四条大钢腿组成架子

能抗风浪、防腐蚀

支撑所有设备“站稳脚跟”

直接架在海底

以中广核阳江帆石一项目为例

它的补偿站共计有4层

如下图所示

第4层

主要包括检修口、直升机平台、检修吊机

第3层

主要包括柴油发电机、二次设备间等

第2层

涵盖核心部件电抗器、GIS（气体绝缘开关设备）

第1层

主要包括休息室、柴油罐间、事故油罐间、消防水泵等

补偿站“大脑”控制系统相当于智能中控

风机转动产生的电流

输送到补偿站后

它时刻监测

输电线路的电压、电流变化

就像温控器感知温度一样

一旦发现“异常”就立刻发出指令

对电压做出调整

补偿站“手脚”即补偿装置

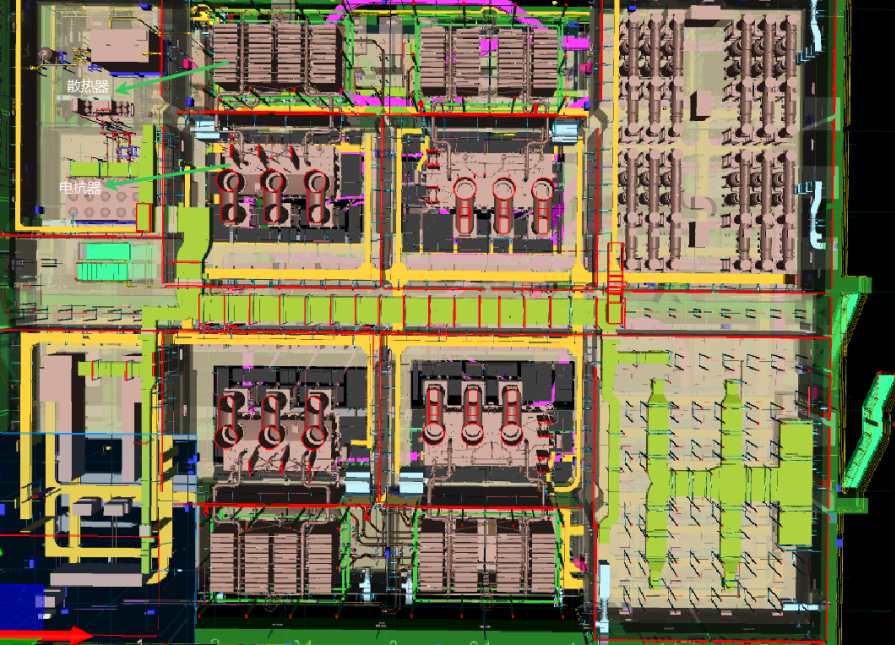

它的核心工作部件电抗器

如下三维俯视图右上角所示

海上无功补偿站的“如何稳电”

电力系统的平衡

如同小孩坐的“跷跷板”

电力系统里有功功率是“干实事”的

比如让灯泡发光

无功功率是“维持平衡”的

比如让电机转动的磁场

就像“跷跷板”

两端重量（有功和无功）得匹配

才能稳住

缺了无功，电压就会“一头沉”

海上风电项目输电距离长

像咱们阳江帆石项目风场

离岸距离平均超过60km

这时

电抗器像节流阀

能有效“抵消”电缆通过海底电缆时

带来的“升压”

这样就解决了

海上远距离输电电压不稳定的难题

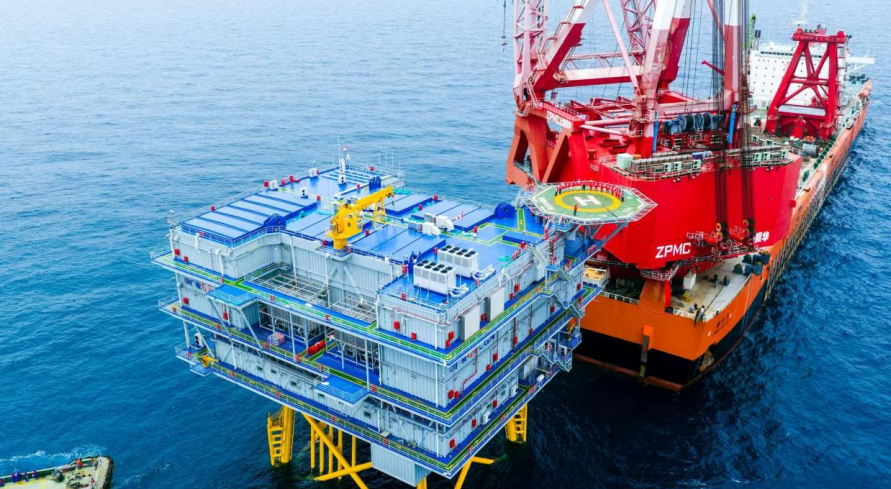

2025年，国内首个500kV海上风电场无功补偿站在中广核阳江帆石一风电场成功安装，这不仅填补了我国海上风电场无功补偿领域的空白，也为中远海风电场的稳定并网和高效利用提供了关键技术支撑，对推动我国海上风电产业的高质量发展、优化能源结构以及助力实现“双碳”目标具有深远意义。
